Датчики для мониторинга толщины стенок горячих и труднодоступных объектов
Ультразвуковые преобразователи FP111-3,5-6.40-ХХХ°С-J(F) используются в стационарных модулях (системах) дистанционного измерения остаточной толщины стенок трубопроводов, резервуаров и другого промышленного оборудования, подверженного коррозионному и эрозионному износу.
Датчики предназначены для длительной работы при высоких температурах.
Передача ультразвуковых сигналов в изделия производится посредством сухого контакта.
Датчики изготавливаются в 3-х модификациях с максимальной рабочей температурой 150, 250 и 600°С.

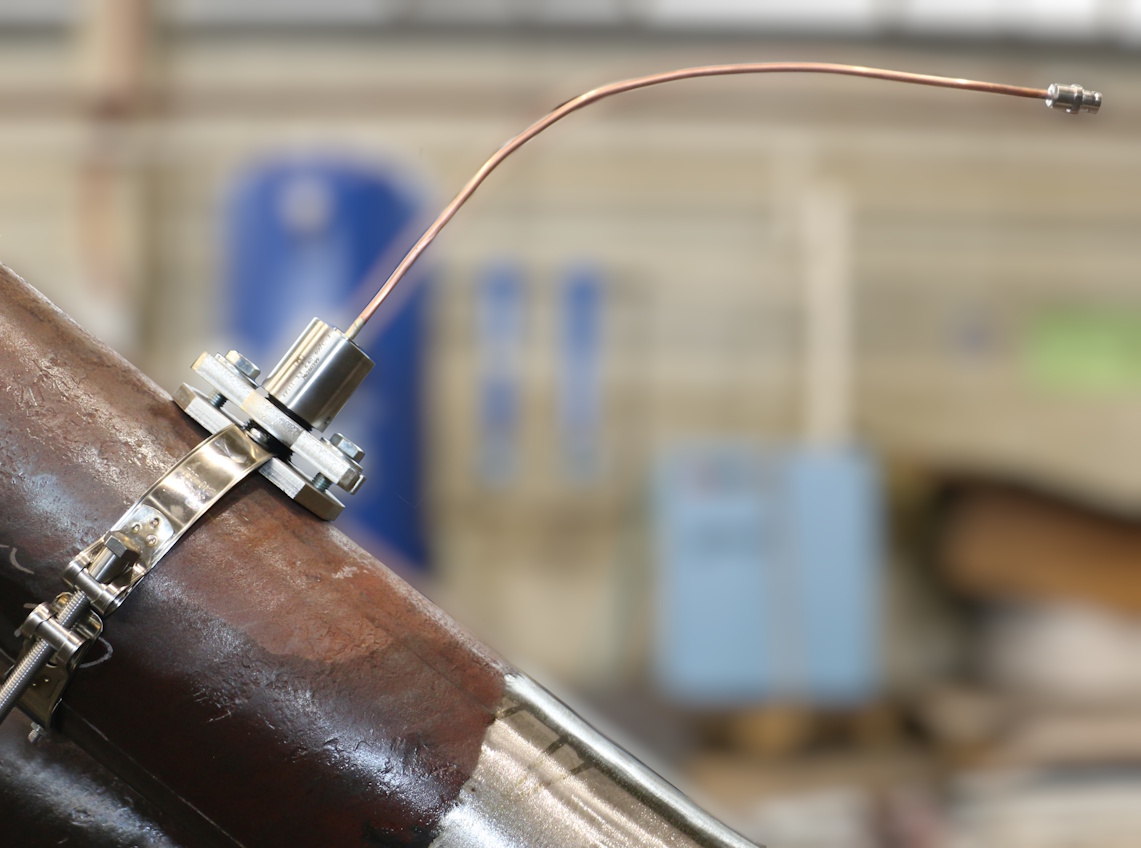

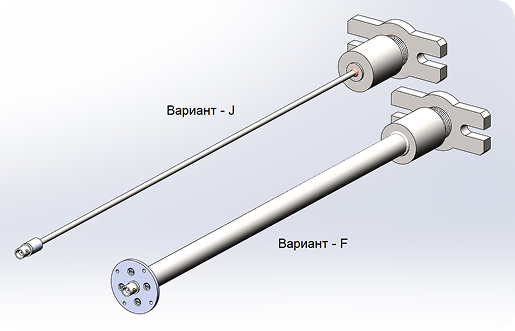

Есть два варианта конструкции
- FP111-3.5-6.40-XXX°C-J полужесткий кабель длиной 0,45м с разъемом BNC.
- FP111-3.5-6.40-XXX°C-F с патформой для установки электронного блока, высота 0,45м, разъем BNC.
Характеристики
| ТИП ВОЛН | ПРОДОЛЬНЫЕ |
| ЧАСТОТА | 3,5 МГЦ |
| ПОЛОСА ПРОПУСКАНИЯ НА УРОВНЕ -6ДБ | 50% |
| ОТНОШЕНИЕ СИГНАЛ-ШУМ | >20ДБ |
| ДИАПАЗОН ИЗМЕРЕНИЯ ТОЛЩИНЫ | 6 - 40 ММ |
| Разрешающая способность измерений толщины | ОТ 0,02 ММ |
| ДЛИНА КАБЕЛЯ | 0,45 М |
| РАЗЬЕМ | BNC |
| РЕЗЬБА ПРИЖИМА | М30Х2 |

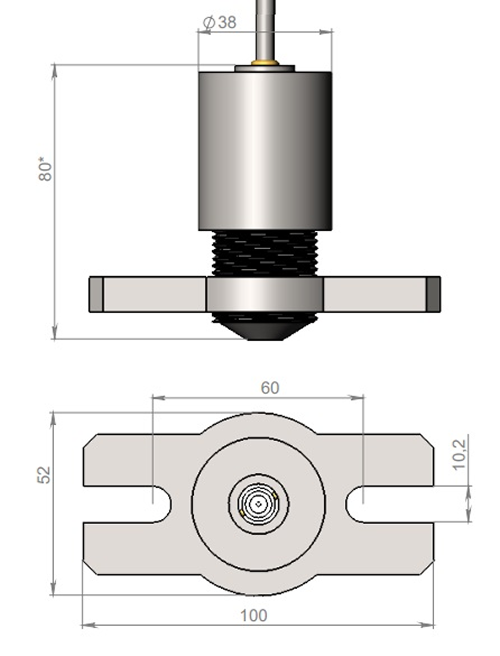

| ГАБАРИТНЫЕ РАЗМЕРЫ | 100X52X80 ММ |
| ВЕС | НЕ БОЛЕЕ 0,7КГ |
| СТЕПЕНЬ ЗАЩИТЫ КОРПУСА | IP67 |
Диапазон рабочих температур
| FP111-3,5-6.40-600°C -J(F) | ОТ -70 ДО +600°С |
| FP111-3,5-6.40-250°C-J(F) | ОТ -50 ДО +250°С |
| FP111-3,5-6.40-150°C-J(F) | ОТ -30 ДО +150°С |
- Датчики FP111 поставляются с индивидуальными сертификатами акустических характеристик.
- Датчики могут работать с широкой номенклатурой ультразвуковых приборов, в которых реализован метод измерений эхо-эхо.

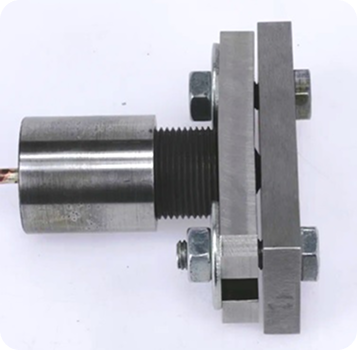

- Перед установкой датчиков на изделие необходимо отшлифовать плоскую площадку диаметром не менее 20мм.
- Конструкция крепления датчика должна обеспечивать сильный прижим его торца к шлифованной площадке для создания сухого контакта.
- Усилие прижима не должно уменьшаться с повышением температуры. Рекомендуется использовать титановые болты М10.
- Возможно изготовление датчиков по спецификации Заказчика.
Пример тестовых измерений. Сухой контакт с образцом.

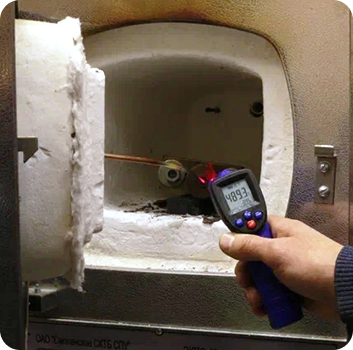

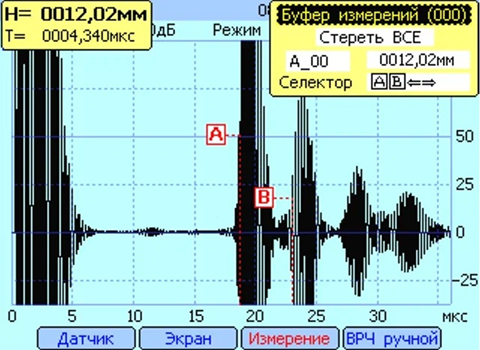

Измерение толщины методом эхо-эхо.
