Услуги обследования ванн горячего цинкования в рабочем состоянии

Предприятие Физприбор предлагает услуги по измерению остаточной толщины стенок ванн горячего цинкования находящихся в рабочем состоянии.

Данная информация позволяет определить скорость коррозии и оценить срок безопасной эксплуатации ванны. По результатам анализа остаточной толщины стенок даются  рекомендации о коррекции режимов работы горелок (нагревателей) или изменении их положения с целью продления времени безопасной эксплуатации.

Принцип измерений

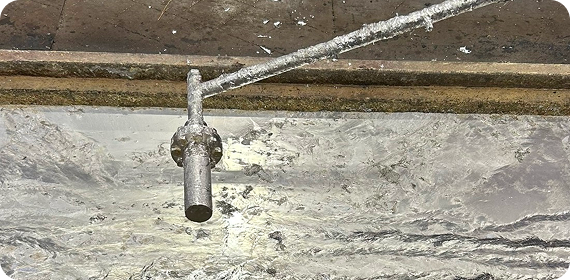

Высокотемпературный преобразователь погружают в расплав цинка и прижимают к стенке ванны изнутри.  Акустический контакт обеспечивает жидкий цинк.

Измерение толщины стенки выполняют с помощью ультразвукового дефектоскопа. Используется метод измерений эхо-эхо.

Оборудование

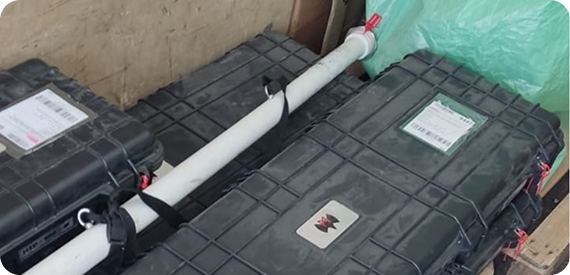

Обследование ванн производится с помощью устройства НТР-600, которое содержит:

  • ультразвуковой дефектоскоп
  • высокотемпературный ультразвуковой преобразователь
  • ручной манипулятор для погружения и фиксации преобразователя в ванне

Характеристики НТР-600

Диапазон измерений 20-80мм
Погрешность измерений толщины не более 0,3мм
Глубина погружения датчика до 3м
Диапазон рабочих температур до 600°С

Метрологическое обеспечение

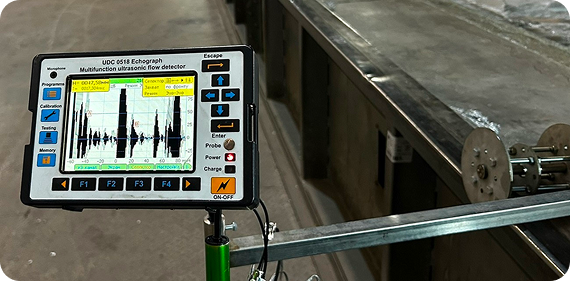

Ультразвуковой дефектоскоп УД9812 внесен в государственный реестр средств измерений.

Методика выполнения измерений прошла официальную экспертизу и внесена в государственный реестр аттестованных методик измерений.

Обследование проводят аттестованные специалисты ультразвукового контроля

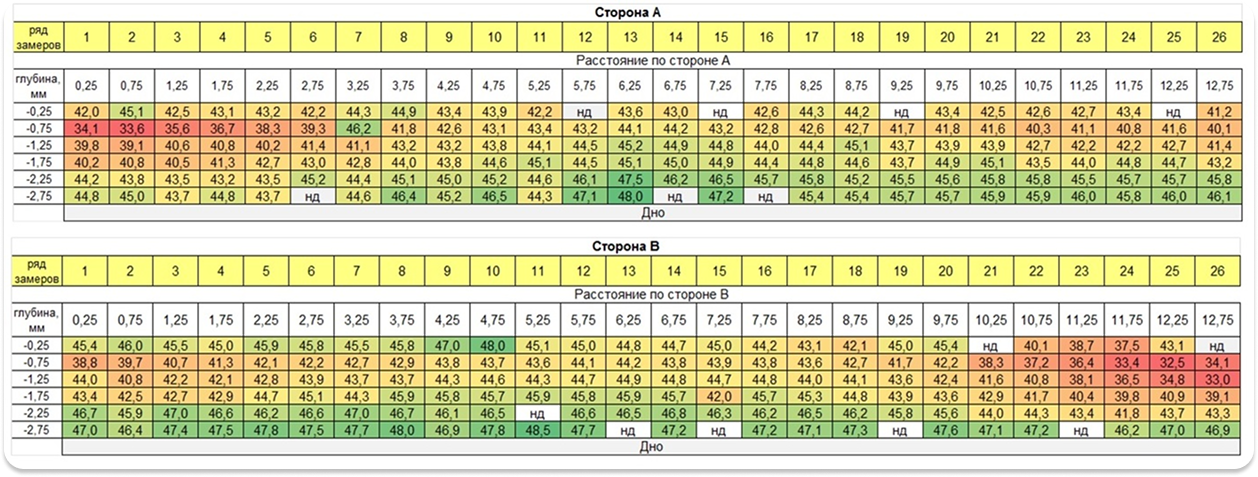

Пример измерения профиля толщин стенок ванны

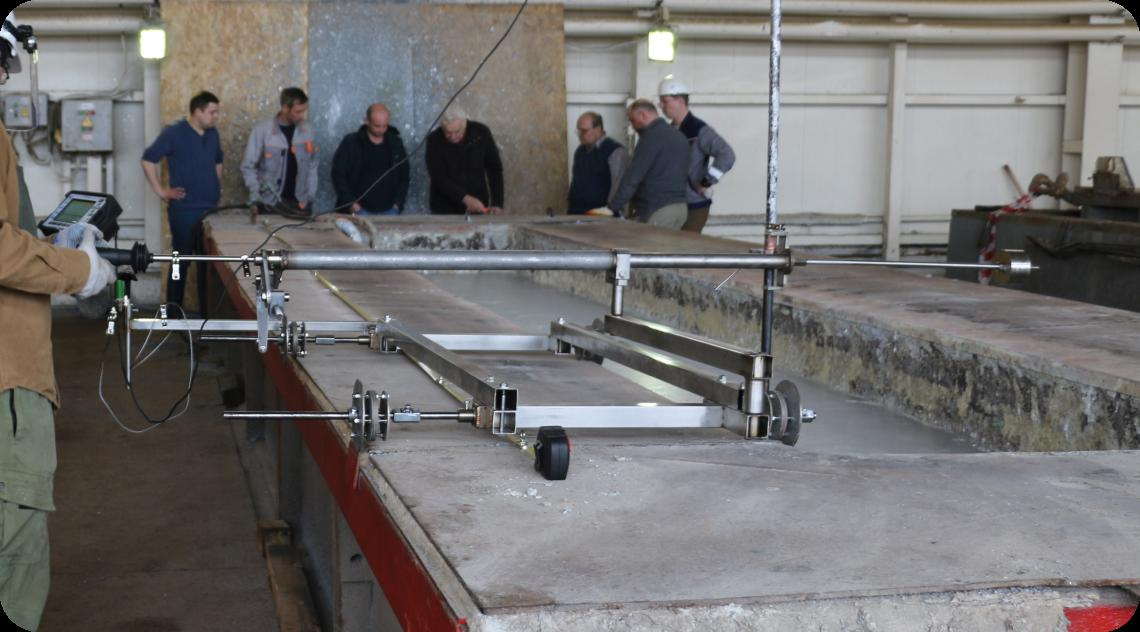

В нашем арсенале есть несколько вариантов манипуляторов, которые обеспечивают проведение работ на различных конфигурациях ванн горячего цинкования.

Дополнительно можно провести измерения толщины стенок на торцах ванны и в углах при радиусе загиба не менее 150 мм.

Метрологическое обеспечение устройства HTP-600 соответствует обязательным требованиям в области единства измерений и технического регулирования согласно закону №102-ФЗ «Об обеспечении единства измерений», статья 1. П4., П6., статья 5 П2, статья 11.

Результаты измерений с помощью устройства HTP-600 используются при декларации соответствия по закону №184-ФЗ «О техническом регулировании», статья 24 П2.

Специальное предложение

Стоимость измерений 200 точек на боковых стенках ванны 360 000 руб
плюс командировочные расходы.
